وفقًا للمظهر والمقطع العرضي للطرف بعد العقص ، قم بالحكم على تأثير العقص وتحليله. أحكام المظهر الشائعة هي: ما إذا كان هناك فم جرس في جناح العقص للسلك الأساسي ، وما إذا كان هناك جلد عازل بارز في جناح العقص العازل ، وحجم شريط المادة ؛

عناصر تحليل الملف الشخصي: دعم الارتفاع / العرض ، ارتفاع وعرض النتوءات ، نسبة الضغط (أقطار الأسلاك المختلفة) ، ما إذا كانت أجنحة العقص متناظرة ، إلخ.

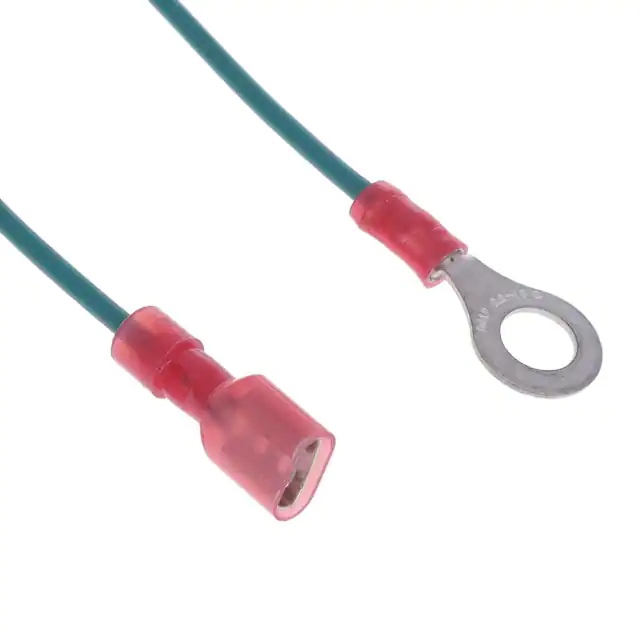

طريقة الحكم على حالة العقص الطرفية لحزام الأسلاك

إذن ما هي أهمية ملف تعريف التجعيد الطرفي؟

مراقبة وتأكد من أن المحطة مستقرة أثناء العقص الدُفعات ؛

تضمن حالة العقص المؤهلة الأداء الكهربائي المشترك للمحطة والسلك ، وبالتالي تحسين الأداء الكهربائي لدائرة السيارة بأكملها ؛

كيفية ضمان العقص الطرفي

هناك العديد من العوامل التي تؤثر على حالة العقص للمحطة. لم يتم وصف جوانب الأجهزة مثل مطابقة الماكينة والقالب ، واختيار القالب والشفرة ، وصيانة القالب بالتفصيل هنا. دعنا نتحدث عن أهم العوامل الأساسية: مطابقة المحطات والأسلاك وإعداد معلمات العقص الطرفية.

مطابقة المحطات الطرفية والأسلاك: في ظل حالة تيار تصنيف معين ، فإن أنواع الأسلاك الاختيارية تحد أساسًا من أنواع المحطات المقابلة. لماذا يقال أن السلك يحدد نوع الجهاز؟ نظرًا لضبط التيار المقنن للجهاز الكهربائي ، يكون تيار الحمل للسلك محدودًا أيضًا. لذلك ، يمكن تحديد قطر السلك للسلك ، ويمكن أن تتوافق المحطة المطابقة مع حجم التيار الذي يمكن حمله ويمكن أن يلف قطر السلك. بعد مطابقة الطرف مع السلك ، كيف يتم ضبط معلمات العقص للمحطة؟ ليس من الصعب أن تجد في كتاب مواصفات أجزاء Molex / delphi / TE أن العديد من المحطات ستوفر قطر السلك المقابل ونطاق العقص للمحطة. يمكن استخدام هذا النوع من المعلومات كمعلومات مرجعية أساسية عند ضبط معلمات العقص في مرحلة قبول القالب. ، في كثير من الحالات ، لا يمكن العثور على نطاق العقص الطرفي الذي نحتاجه في Molex / delphi / TE ، فماذا أفعل؟ نعم ، في كثير من الحالات لا يمكن العثور عليها.

أريد أن أشتكي هنا. دخل هذا النوع من محطات الموصلات المستوردة إلى الصين في وقت مبكر جدًا وقد طور العديد من المنتجات بالتعاون مع العديد من شركات السيارات. لذلك ، كحماية ، ستكون هناك بعض الحواجز في تبادل المعلومات. (يمكن العثور على رسومات المبيعات بسرعة كبيرة. فيما يتعلق بمعلومات التصنيع ، يؤسفني أن تسألني من خلال القناة!) إذن في هذه الحالة ، كيف يمكننا ضبط معلمات العقص الخاصة بالمحطة؟ هناك طريق.

كما ذكرنا سابقًا ، فإن الحكم العقيد له عنصران رئيسيان: تحليل المظهر والملف الشخصي. العديد من شركات تسخير الأسلاك لديها معايير الشركات الخاصة بها ، والتي يمكن استخدامها أساسًا كأساس للحكم. يمكننا التفكير في هذه المشكلة بشكل عكسي: لا توجد معلومات مرجعية ، ويمكن أيضًا الحكم عليها وفقًا للمظهر وحالة المقطع العرضي بعد العقص. سواء كان الطرف والأسلاك متطابقين ، فإن هذه الطريقة شائعة الاستخدام أيضًا.
